PREPARACIÓN Y MEZCLA DE CONCRETO
El concreto es el material principal en la mayoría de los elementos estructurales de una vivienda (cimientos, sobrecimientos, columnas, vigas y losas). En la autoconstrucción, es común que se prepare de manera inadecuada, con exceso de agua, materiales contaminados o mezclas mal proporcionadas. Estos errores reducen drásticamente la resistencia y durabilidad de la estructura, incrementando el riesgo de colapso en un sismo.
Objetivo
Capacitar al personal de obra en la selección de materiales, dosificación y mezclado del concreto, siguiendo criterios normativos (RNE – Norma Técnica E.070) y prácticas constructivas comprobadas, con el fin de reducir errores frecuentes en viviendas autoconstruidas.
PREPARACIÓN DE MATERIALES
DOSIFICACIÓN ADECUADA DEL CONCRETO
USO DEL TROMPO MEZCLADOR
ERRORES COMUNES A EVITAR

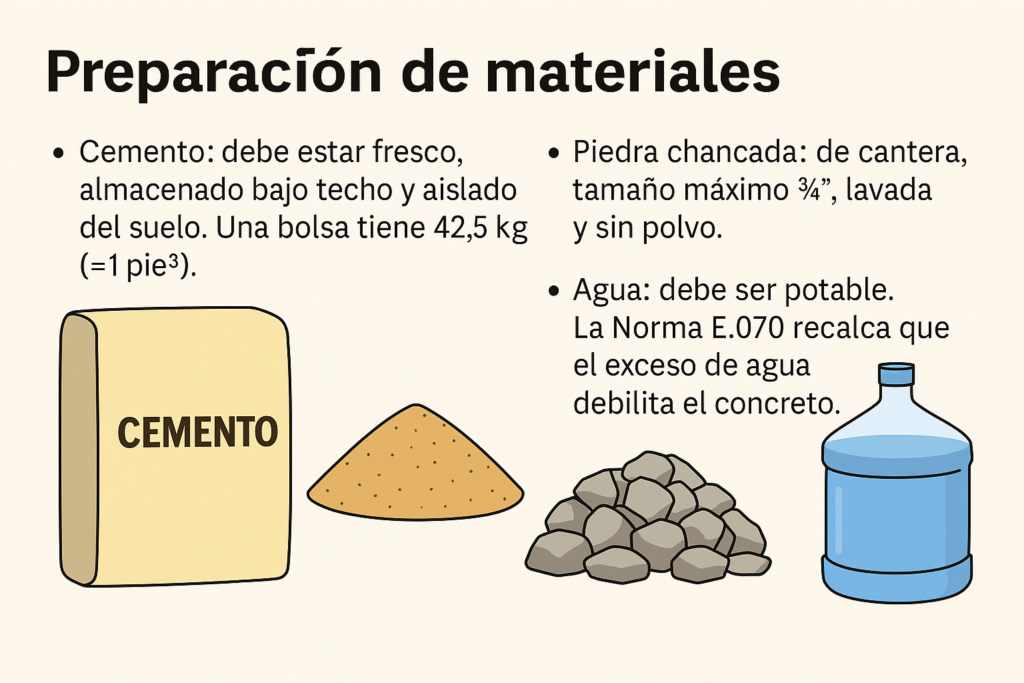

Preparación de materiales
Cemento: debe estar fresco, almacenado bajo techo y aislado del suelo. Una bolsa tiene 42.5 kg (≈1 pie³).
Arena gruesa: limpia, sin tierra, arcilla ni sales. (Manual del Maestro Constructor, p. 43).
Piedra chancada: de cantera, tamaño máximo ¾”, lavada y sin polvo.
Agua: debe ser potable. La Norma E.070 y el Manual de Aceros Arequipa recalcan que el exceso de agua debilita el concreto.

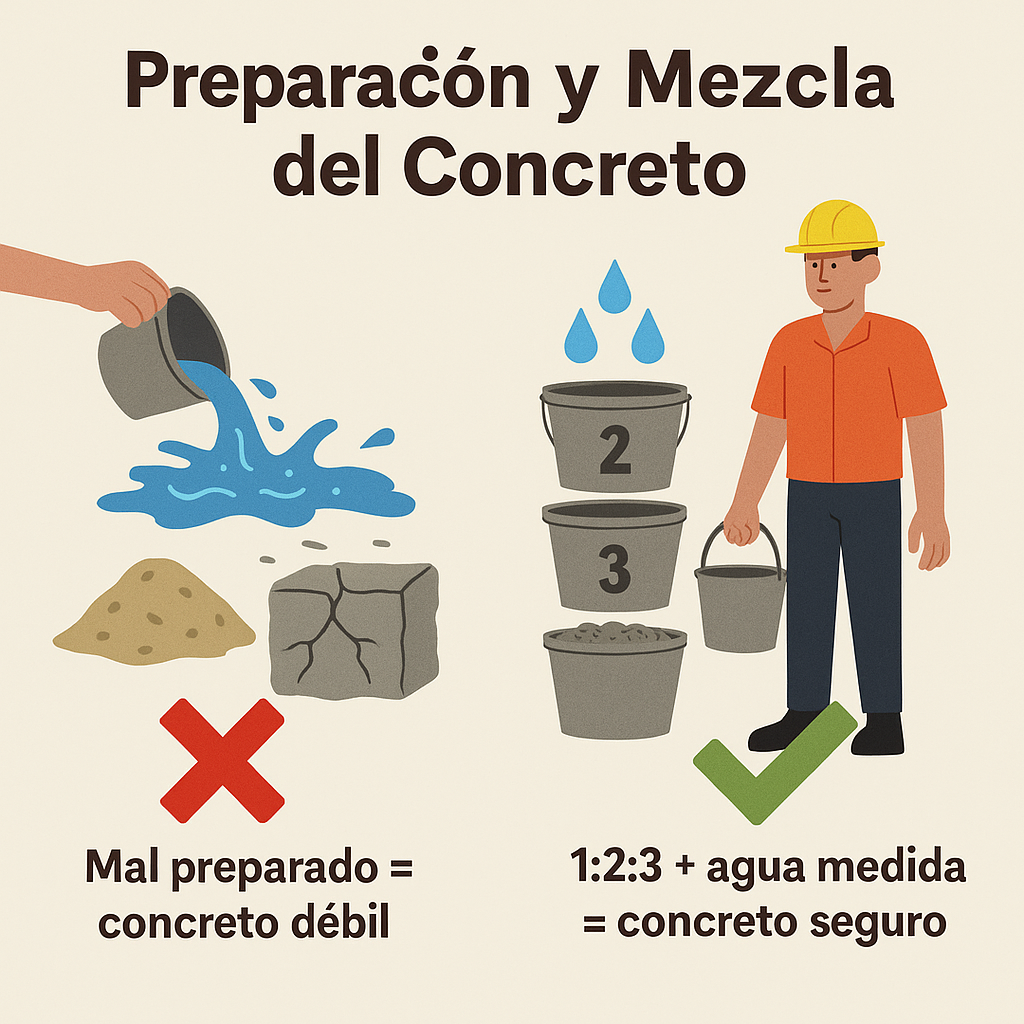

Dosificación adecuada del concreto
En vivienda de 1–2 pisos se recomiendan mezclas prácticas, fáciles de recordar:
Concreto estructural (columnas, vigas, losas):1 parte de cemento2 partes de arena3 partes de piedra chancada
Agua: relación agua/cemento entre 0.45 y 0.55.
Concreto ciclópeo (cimientos corridos, sobrecimientos):
Misma mezcla 1:2:3 + inclusión de piedra grande (zanja o cajón).
Boletín Técnico N.º 18 señala que añadir demasiada agua genera fisuras tempranas y baja resistencia.
Uso del trompo mezclador
El trompo mezclador asegura una mezcla homogénea y de mejor calidad.
- Orden de carga: primero los agregados secos, luego agua con cemento.
- Tiempo de mezclado: mínimo 2–3 minutos.
- Descarga inmediata: evitar que fragüe dentro del tambor.
El Manual VF_AA recomienda que la mezcla manual a pala se haga solo en superficies limpias, nunca en tierra.

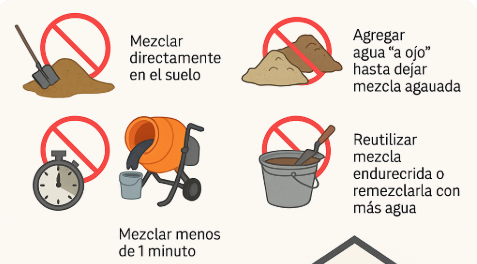

Errores comunes a evitar
El trompo mezclador asegura una mezcla homogénea y de mejor calidad.
- Mezclar directamente en el suelo.
- Usar arena con barro o arcilla.
- Agregar agua “a ojo” hasta dejar la mezcla aguada.
- Reutilizar mezcla endurecida o remezclarla con más agua.
- Mezclar menos de 1 minuto.
Recordar:
- El concreto mal hecho es la causa más frecuente de fallas en viviendas autoconstruidas.
- Usar materiales limpios y respetar la proporción de concreto, asegura resistencia suficiente para elementos básicos de vivienda.
- El exceso de agua debilita el concreto hasta un 30 %.
- Un buen concreto es la base para que columnas, vigas y muros trabajen como un sistema seguro frente a sismos.
COLOCACIÓN Y AMARRE DEL ACERO
El acero es el esqueleto que permite que el concreto resista fuerzas de tracción y flexión. En viviendas autoconstruidas, uno de los errores más frecuentes es usar varillas oxidadas, sin traslape suficiente o con estribos mal distribuidos. Estas fallas hacen que las columnas, vigas y muros portantes no trabajen correctamente en conjunto y colapsen con mayor facilidad durante un sismo.
Objetivo
Enseñar al personal de obra a reconocer, colocar y amarrar adecuadamente el acero de refuerzo en columnas, vigas y losas, respetando traslapes, distribución de estribos y técnicas de amarre recomendadas por la normativa y manuales de capacitación, para asegurar un buen desempeño estructural
CONDICIONES DEL ACERO
DISTRIBUCIÓN Y COLOCACIÓN
TRASLAPES MÍNIMOS
TÉCNICAS DE AMARRE
ERRORES FRECUENTES EN OBRA
ENCOFRADOS Y CUIDADOS BÁSICOS DE OBRA
El encofrado es el molde que da forma al concreto fresco y garantiza que columnas, vigas, muros y losas se construyan con las dimensiones y alineamientos adecuados. En la autoconstrucción, es común el uso de maderas deformadas, clavos mal colocados o encofrados mal alineados que generan fugas, paredes torcidas y elementos estructurales inestables.
Objetivo
Capacitar al personal de obra en la correcta preparación, uso y retiro de encofrados, así como en los cuidados básicos durante la ejecución de obra, de acuerdo con recomendaciones normativas (E.070) y manuales técnicos, con el fin de garantizar la estabilidad, seguridad y calidad de los elementos estructurales en viviendas autoconstruidas.
PREPARACIÓN DE ENCOFRADOS
COLOCACIÓN Y ALINEAMIENTO
HUMEDECIMIENTO PREVIO
TIEMPOS MÍNIMOS DE DESENCOFRADO
CUIDADOS BÁSICOS DURANTE LA OBRA
VACIADO Y COMPACTACIÓN DEL CONCRETO
El vaciado del concreto es una de las etapas más delicadas en obra, porque define si los elementos estructurales alcanzarán la resistencia prevista en los planos o quedarán debilitados. En la autoconstrucción es común ver columnas, vigas o sobrecimientos mal vaciados, con huecos internos (“nidos de abeja”), juntas frías o concreto segregado, todo lo cual reduce significativamente la capacidad sísmica de la vivienda.
Objetivo
Capacitar al personal de obra en los procedimientos adecuados para el vaciado y la compactación del concreto en columnas, vigas, sobrecimientos y losas, garantizando la homogeneidad de la mezcla y su adherencia al acero de refuerzo.
Aprender a evitar defectos comunes que disminuyen la resistencia y durabilidad de las estructuras.
PREPARACIÓN ANTES DEL VACIADO
PROCESO DE VACIADO
COMPACTACIÓN DEL CONCRETO
ERRORES FRECUENTES
CURADO DEL CONCRETO
El curado es el proceso mediante el cual se mantiene la humedad y la temperatura del concreto después del vaciado, con el fin de que alcance su resistencia y durabilidad de diseño. En la autoconstrucción, este paso suele descuidarse: muchas veces se deja el concreto expuesto al sol o a la intemperie, reduciendo su resistencia hasta en un 30 %.
Objetivo
Capacitar al personal de obra en la correcta ejecución del curado del concreto, mostrando métodos prácticos, tiempos mínimos y errores frecuentes, según lo establecido en la normativa peruana (RNE – E.070) y en manuales de capacitación, con el fin de mejorar la calidad y resistencia de las estructuras en viviendas autoconstruidas.
¿QUÉ ES EL CURADO Y POR QUÉ ES IMPORTANTE?
¿CUÁNDO INICIAR EL CURADO?
DURACIÓN MÍNIMA DEL CURADO
MÉTODOS DE CURADO RECOMENDADOS
ERRORES COMUNES
¿QUÉ DICE LA NORMATIVA?
ERRORES COMUNES EN OBRA Y RECOMENDACIONES PARA EVITARLOS
En la autoconstrucción, muchos fallos estructurales no se originan por falta de materiales, sino por malas prácticas durante la ejecución. Pequeños errores como agregar demasiada agua al concreto, traslapar mal el acero o retirar los encofrados demasiado pronto generan debilidades críticas que comprometen la seguridad de la vivienda.
Objetivo
Identificar los errores más comunes que se cometen en la preparación, colocación y cuidado de elementos constructivos, y ofrecer recomendaciones prácticas para prevenirlos, reduciendo así la vulnerabilidad estructural de las viviendas autoconstruidas.
ERROR 1: AGREGAR DEMASIADO AGUA AL ACERO
ERROR 2: TRASLAPAR MAL EL ACERO
ERROR 3: ESTRIBOS MAL COLOCADOS O MUY SEPARADOS
ERROR 4: RETIRAR LOS ENCOFRADOS DEMASIADO PRONTO
ERROR 5: NO VIBRAR NI COMPACTAR EL CONCRETO
ERROR 6: NO REALIZAR CURADO ADECUADO
