PREPARACIÓN ANTES DE CONSTRUIR
Este módulo enseña cómo preparar la obra de forma segura y ordenada, para reducir riesgos humanos y estructurales desde el inicio.
Objetivo
Brindar pautas para una excavación segura y un adecuado reconocimiento del suelo.
EXCAVACIONES SEGURAS
REVISIÓN BÁSICA DEL TERRENO
Excavaciones seguras
Zanja mínima de 1.00 m de profundidad en suelo normal.
Zanja mínima de 1.20 m en suelo blando.
- Desprendimiento de tierra: evitar paredes verticales en zanjas profundas.
- Accesos seguros: usar rampas o escaleras, nunca saltar dentro de la zanja.
- Evitar acumulación de materiales al borde: el peso adicional puede provocar derrumbes.
- Revisión del suelo:
- Suelos normales: conglomerado de grava y arena.
- Suelos blandos: arena fina, arcilla o limos → requieren mayor profundidad y sobrecimientos reforzados.
Revisión básica del terreno
- Nunca cimentar sobre rellenos flojos, basura o suelos pantanosos.
- El suelo debe ser natural, firme y compacto.
- Si el terreno es muy húmedo, considerar drenes o sobrecimientos reforzados.

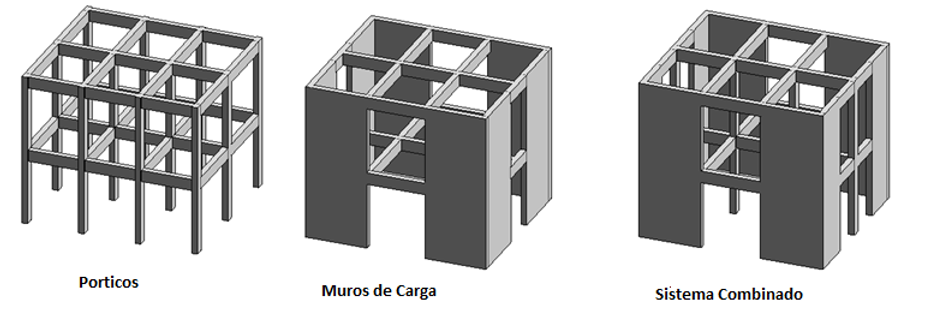

SISTEMAS ESTRUCTURALES EN VIVIENDAS
Así como el cuerpo humano necesita un esqueleto para mantenerse de pie, una vivienda necesita un sistema estructural que le dé estabilidad y resistencia.
El sistema estructural es el conjunto de elementos que soportan el peso de la casa y las fuerzas de los sismos.
En el Perú, donde los terremotos son frecuentes, elegir y construir correctamente el sistema estructural es la diferencia entre una casa segura y una casa que colapsa.
Objetivo
Reconocer los principales sistemas estructurales en viviendas.
Comprender cómo trabajan y para qué sirven.
Identificar los errores más comunes en autoconstrucción.
Promover el uso de sistemas adecuados para viviendas de 1–2 pisos en zonas sísmicas.
ALBAÑILERIA CONFINADA
PÓRTICOS DE CONCRETO ARMADO
SISTEMA DUAL
Albañilería confinada
El sistema más usado y recomendado en viviendas familiares en el Perú.
Nota: Hormigón es lo mismo que decir concreto.
¿Qué es?
¿Por qué es buena?
¿Qué errores se debe evitar?
Conclusión:
Si se construye bien, es el sistema más seguro y económico para viviendas de 1 o 2 pisos.
Pórticos de Concreto Armado
Usados en edificios de varios pisos, pero también presentes en algunas viviendas más grandes.
Nota: Es lo mismo decir «Pórticos de concreto armado» con «Sistema Aporticado».
¿Qué es?
¿Por qué es buena?
¿Qué desventajas tiene?
Conclusión:
Es un sistema seguro solo si se construye con supervisión técnica.
Sistema dual
Es la combinación de pórticos y muros de corte (estructurales).
Nota: Es lo mismo decir «Sistema dual» con «Sistema combinado».
¿Qué es?
¿Cuándo se usa?
¿Es común en viviendas familiares?
Clave para recordar:
La albañilería confinada es el sistema más seguro y económico para viviendas de 1–2 pisos.
Los pórticos requieren más técnica y materiales de calidad → no son recomendables sin apoyo profesional.
El sistema dual es propio de edificaciones mayores a 3 pisos.
Un sistema mal elegido o ejecutado = vivienda vulnerable ante un sismo.

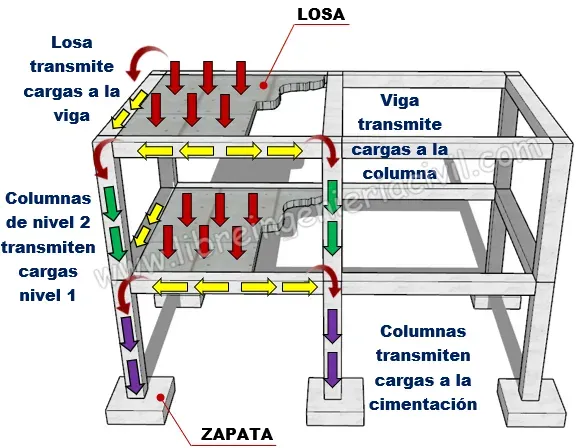

FUNCIONAMIENTO DE LOS ELEMENTOS ESTRUCTURALES
Una vivienda es como un cuerpo humano: cada órgano cumple una función, pero todos trabajan en conjunto. Lo mismo pasa en la construcción: muros, columnas, vigas y losas forman una cadena estructural que sostiene la casa y la protege de los sismos.
Si un solo elemento falla, todo el sistema se debilita.
Por eso es vital que el maestro de obra entienda cómo trabaja cada parte y cómo se conectan entre sí.
Objetivo
Comprender la función principal de cada elemento estructural.
Identificar cómo se transmiten las cargas (peso y fuerzas sísmicas).
Valorar la importancia de la continuidad y el amarre entre los elementos.
Reconocer las consecuencias de cortar, debilitar o mal construir un elemento.
FUNCIONAMIENTO DE MUROS PORTANTES
FUNCIONAMIENTO DE COLUMNAS
FUNCIONAMIENTO DE VIGAS
FUNCIONAMIENTO DE LOSAS
LA CADENA ESTRUCTURAL: TODO AMARRADO, TODO UNIDO
Funcionamiento de muros portantes
Error común: usar ladrillo pandereta en muros portantes → se quiebran con facilidad.
Nota: Revisa si los ladrillos cumplen con la calidad requerida.
Los muros portantes reciben el peso de los techos y pisos y lo transmiten a la cimentación.
También resisten los empujes laterales del sismo.
Para que funcionen bien, deben estar en dos direcciones (X e Y); de lo contrario, la casa se puede rajar o colapsar en un terremoto.
No son lo mismo que los tabiques: los tabiques no cargan peso, solo dividen ambientes.
Funcionamiento de columnas
Error común: hacer columnas muy delgadas (<25 cm), con poco fierro o sin estribos adecuados.
Nota: Recuerda que para cubrir el acero debe de tener un recubrimiento; es decir, proteger al acero con concreto.
Son los elementos verticales que reciben el peso de los muros y los techos, y lo llevan hasta los cimientos.
También confinan a los muros, evitando que se desplomen durante un sismo.
Deben colocarse en esquinas y encuentros de muros.
Una columna cortada o sin continuidad es un punto débil que puede llevar al colapso de la vivienda.
Este video tiene un tiempo largo de 12 minutos aproximadamente. Así que prepárate.
Funcionamiento de vigas
Error común: no alinear las vigas con las columnas → la carga no baja correctamente.
Nota: Recuerda que para cubrir el acero debe de tener un recubrimiento; es decir, proteger al acero con concreto.
Son los elementos horizontales que conectan columnas y muros.
Distribuyen el peso de los techos o losas hacia las columnas.
Amarran toda la estructura para que se comporte como un bloque sólido durante un sismo.
Una viga mal ejecutada (concreto aguado, sin vibrar, fierro mal colocado) pierde resistencia y genera grietas.
Este video tiene un tiempo largo de 4 minutos aproximadamente. Así que prepárate.
Funcionamiento de losas
Error común: abrir huecos grandes o mal ubicados para escaleras sin reforzar.
Nota: Recuerda que para cubrir el acero debe de tener un recubrimiento; es decir, proteger al acero con concreto.
Pueden ser macizas o aligeradas (con ladrillos de techo y generalmente usadas en viviendas).
Su función es transmitir el peso de personas, muebles y acabados hacia las vigas y muros.
También ayudan a distribuir las fuerzas del sismo.
Una losa mal colada, con acero oxidado o poco recubrimiento, se fisura y pierde capacidad.
La cadena estructural: todo amarrado, todo unido
Por eso es común decir: “la casa resiste en conjunto, no por partes separadas”.
Ningún elemento funciona solo: muros, columnas, vigas y losas deben estar conectados como una sola pieza.
Si un muro no llega hasta la viga, si la columna no arranca desde el cimiento, o si la losa no se apoya en muros y vigas, la cadena se rompe.
En los sismos, la fuerza se reparte entre todos los elementos → si uno falla, la carga se concentra en los demás y ocurre el colapso.
Recuerda:
- Los muros portantes cargan peso y resisten el sismo, pero necesitan estar confinados.
- Las columnas son pilares que no deben cortarse ni hacerse delgadas.
- Las vigas dan rigidez y conectan la estructura.
- Las losas transmiten peso y ayudan a distribuir las fuerzas.
- Todo debe estar bien amarrado: una casa segura es como una sola pieza sólida.

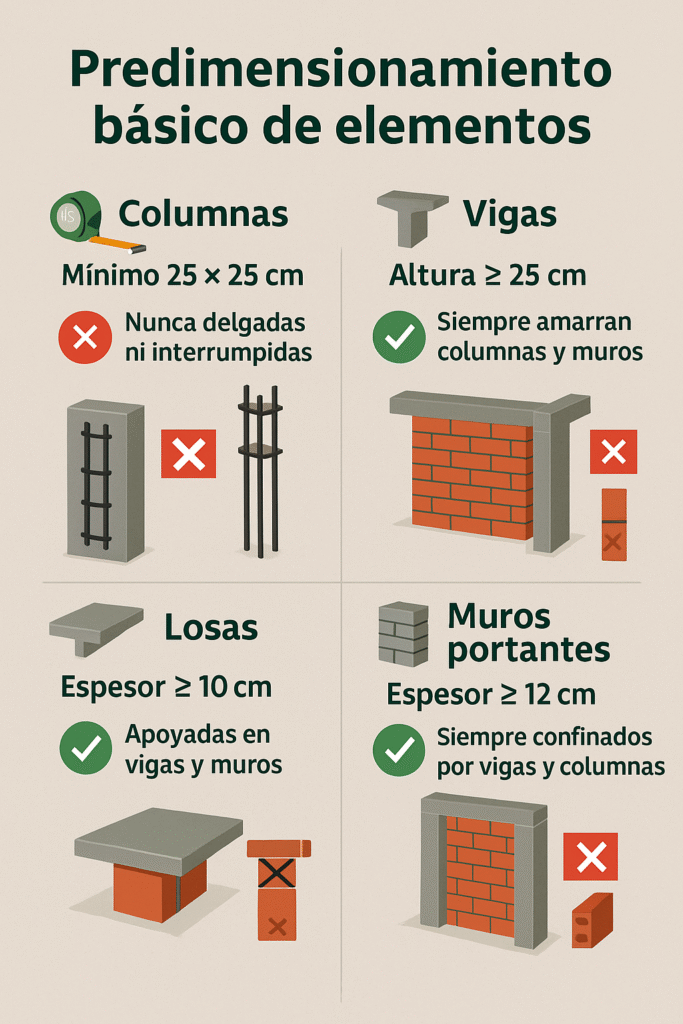

PREDIMENSIONAMIENTO BÁSICO DE ELEMENTOS
En obra siempre surge la misma pregunta: “Maestro, ¿de cuánto hago la columna, la viga o la losa?”.
Muchas veces, por desconocimiento, se usan medidas demasiado pequeñas o refuerzos insuficientes, y aunque al inicio “parezca que aguanta”, con un sismo fuerte la casa se vuelve vulnerable.
Este módulo enseña las medidas mínimas recomendadas para construir de forma segura, fáciles de recordar y aplicar.
No reemplazan el diseño de un ingeniero, pero sirven como reglas prácticas para la autoconstrucción responsable.
Objetivo
Conocer las dimensiones mínimas de columnas, vigas, losas y muros portantes.
Entender por qué estas medidas son importantes para la seguridad sísmica.
Aplicar reglas simples en obra sin necesidad de cálculos complejos.
Evitar errores comunes como hacer elementos muy delgados o con poco fierro.
PREDIMENSIONAMIENTO DE COLUMNAS
PREDIMENSIONAMIENTO DE VIGAS
PREDIMENSIONAMIENTO DE LOSAS ALIGERADAS
PREDIMENSIONAMIENTO DE MUROS PORTANTES
PREDIMENSIONAMIENTO DE ESTRIBOS
IMPORTANTE:
Antes de pasar a ver las recomendaciones de predimensionamiento, es importante aclarar que estas recomendaciones sólo son generales y se aplican a viviendas con sistema de albañilería confinada, debido a que la problemática se centra en la autoconstrucción y esta misma va de la mano con los sistemas de albañilería confinada.
Predimensionamiento básicos de columnas
Las columnas en viviendas de albañilería confinada se colocan en esquinas, encuentros y cada cierto tramo de muro. Su función es amarrar la albañilería, soportar las cargas distribuidas y darle ductilidad ante un sismo.
- Sección mínima: 25×25 cm (si suelo muy blando o ≥3 pisos: preferible 30×30 cm).
- Ubicación: en esquinas, encuentros de muros y cada ~3 m.
- Acero longitudinal: 4 barras Ø 1/2″ (en ≥3 pisos, preferible 6–8 barras Ø 1/2″–5/8″).
- Estribos: Ø 3/8″ cada 10 cm en zonas críticas (1/6 de altura cerca a los apoyos) y cada 15 cm en tramo central.
- Recubrimiento: 4 cm (en cimentación 7.5 cm).
No hacer: tuberías dentro de la columna; cortar varillas; ganchos faltantes.
MIRA ESTE VIDEO CUANDO TENGAS UN TIEMPO CONSIDERADO PARA APRENDER
Predimensionamiento básicos de vigas
Las vigas soleras se construyen sobre los muros portantes para distribuir las cargas del techo y dar confinamiento horizontal.
- Sección típica: 25×25 cm (alineada con columnas).
- Continuidad: amarrar con columnas (anclajes y traslapes reglamentarios).
- Acero longitudinal: 4 barras Ø 3/8″–1/2″ (según nivel/carga).
- Estribos: Ø 3/8″ cada 10–15 cm.
- Función: amarrar muros, distribuir cargas del techo/losa y mejorar el confinamiento.
Detalle clave: evitar “cangrejeras”; vibrar el concreto; mantener cadena continua sobre muros.
MIRA ESTE VIDEO CUANDO TENGAS UN TIEMPO CONSIDERADO PARA APRENDER
Predimensionamiento básico de losas aligeradas
Losa formada por viguetas de concreto en una sola dirección, ladrillos de techo (30×30 cm; 12/15/20 cm de alto) y una capa superior de concreto de 5 cm; además, lleva refuerzo de temperatura (varillas 4.7 mm o 6 mm). Esta conformación está descrita y graficada en tus manuales y boletines.
- Espesor total mínimo: 17 cm.
- Nervios: cada 50–60 cm.
- Capa de compresión (superior): 5 cm.
- Acero de temperatura: varillas Ø 4.7 mm (3/16″) cada 20 cm en ambas direcciones.
- Luz típica de viguetas: hasta ~4.5 m (más luz ⇒ consultar diseño).
Buenas prácticas: no apoyar tabiques pesados sobre bovedillas; respetar recubrimientos; verificar alineación de nervios y diafragmas.
MIRA ESTE VIDEO CUANDO TENGAS UN TIEMPO CONSIDERADO PARA APRENDER
Predimensionamiento básico de muros portantes
Los muros portantes cargan el peso de la vivienda y resisten los empujes laterales del sismo.
- Función: Soportan el peso de la vivienda y resisten los sismos.
- Espesor mínimo:
- 12 cm → casas de 1 piso
- 15 cm → casas de 2 pisos
- Altura típica: hasta 2.7 m por nivel.
- Confinamiento: siempre con columnas y vigas soleras en los cuatro bordes.
- Distancia entre columnas: máximo 5 m o dos veces la altura del muro.
- Unión muro–columna: con dentado o 2 varillas de 4.7 mm cada tres hiladas.
Evitar: ladrillo pandereta como muro portante (solo para tabiquería).
Norma base: E.070 (Art. 20). El muro debe cumplir relación t ≥ h/20 – h/25 según zona sísmica.
MIRA ESTE VIDEO CUANDO TENGAS UN TIEMPO CONSIDERADO PARA APRENDER
Predimensionamiento básico de estribos
Los estribos son aros de fierro que abrazan las varillas verticales y evitan que se doblen en un sismo.
- Función: Sujetan las varillas de las columnas y evitan que se doblen en un sismo.
- Tipo: cerrados a 135° o espirales con gancho de 180° (E.070, Art. 27.3).
- Separación mínima:
- En extremos (hasta 45 cm desde unión con viga): cada 10 cm.
- En el resto del tramo: cada 25 cm.
- Diámetro mínimo: Ø 6 mm (corrugado).
Gancho: obligatorio a 135°, con longitud ≥ 6 diámetros de barra.
MIRA ESTOS VIDEOS CUANDO TENGAS UN TIEMPO CONSIDERADO PARA APRENDER
RECOMENDACIONES ESTRUCTURALES CLAVE
Muchas fallas estructurales en viviendas de autoconstrucción no se deben a falta de planos, sino a detalles mal hechos en obra: columnas interrumpidas, muros mal ubicados o sin confinamiento, vigas que no amarran, o estribos mal colocados.
Este módulo reúne las buenas prácticas estrictamente estructurales, que todo maestro de obra debe seguir para que la casa tenga un esqueleto seguro frente a los sismos.
Objetivo
Enseñar las prácticas clave para asegurar que columnas, vigas, muros y estribos trabajen en conjunto.
Reforzar la importancia de la continuidad y el amarre estructural.
Evitar errores en la ubicación, dimensiones y confinamiento de los elementos.
CONTINUIDAD VERTICAL DE COLUMNAS
UBICACIÓN CORRECTA DE COLUMNAS DE CONFINAMIENTO
VIGAS SOLERAS CONTINUAS EN TODO PERÍMETRO
DISTRIBUCIÓN ADECUADA DE MUROS PORTANTES
AMARRE MURO-COLUMNAS
ESTRIBOS BIEN HECHOS Y BIEN COLOCADOS
ALINEAMIENTO Y NIVELACIÓN ESTRUCTURAL
IDEAS PARA TOMAR EN CUENTA
ERRORES COMUNES EN VIVIENDAS Y CÓMO EVITARLOS
En las viviendas autoconstruidas, la mayoría de las fallas estructurales no se deben a la falta de materiales, sino a errores en cómo se usan o colocan. Columnas cortadas, muros debilitados por tuberías, losas perforadas o estribos mal hechos son fallas que se repiten constantemente en obra y que pueden convertir una vivienda en un riesgo ante un sismo.
Objetivo
Este módulo muestra los errores más frecuentes que se cometen en la parte estructural y explica cómo evitarlos.
COLUMNAS MAL EJECUTADAS
VIGAS Y UNIONES MAL RESUELTAS
MUROS PORTANTES DEBILITADOS
LOSAS ALIGERADAS MAL RESUELTAS
ESTRIBOS MAL HECHOS
IDEAS CLAVE PARA RECORDAR
